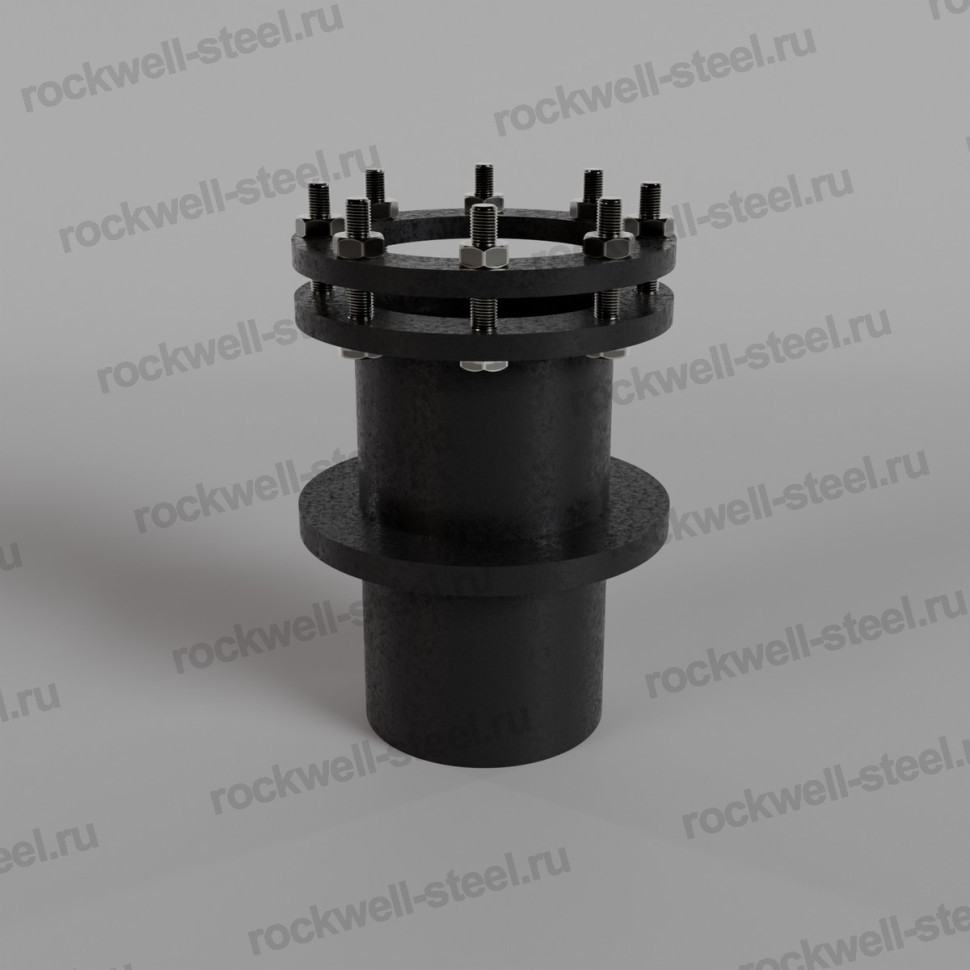

Сальник нажимной ТМ 96-16 Ду 1200 L=800мм серия 5.900-3 ТМ 96.00.00-16 — это стальной элемент трубопроводной арматуры, предназначенный для герметизации неподвижных соединений труб большого диаметра в системах водоснабжения, канализации и других промышленных трубопроводах. Конструктивно представляет собой цилиндрический корпус с расположенным внутри уплотнительным элементом, который под действием нажимных колец обеспечивает плотное прилегание к трубе. Базовый материал — сталь марки Ст.20, обеспечивающая достаточную прочность и устойчивость к механическим нагрузкам.
Преимущества и особенности сальника нажимного ТМ 96-16 Ду 1200
| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр условного прохода (Ду) | 1200 мм | Определяет максимальный диаметр трубопровода, в котором может быть установлен сальник. Важно для корректного подбора арматуры под конкретный проект. | Соответствует наружному диаметру присоединяемых труб. |
| Длина изделия (L) | 800 мм | Влияет на глубину посадки сальника на трубу, обеспечивая необходимую зону контакта и герметичность. Большая длина способствует равномерному распределению давления. | |
| Габариты (приблизительные) | 800х1400х1400 мм | Необходимы для расчета пространственной компоновки узла, подготовки монтажного места и планирования логистики. | Указывают максимальные осевые и радиальные размеры. |
| Стандарт изготовления | Серия 5.900-3, ТМ 96.00.00-16 | Обеспечивает унификацию изделия, его совместимость с другими элементами трубопровода, произведенными по тому же стандарту, и гарантирует соответствие заявленным техническим параметрам. | |
| Материал корпуса | Сталь Ст.20 | Сталь данной марки обладает хорошей обрабатываемостью и достаточной прочностью для применения в нажимных соединениях, выдерживая осевые нагрузки и давление рабочей среды. | |
| Покрытие | ГФ-021 | Грунтовка ГФ-021 обеспечивает временную антикоррозийную защиту на этапе хранения и монтажа, а также улучшает адгезию последующих покрытий, если они предусмотрены проектом. | |
| Количество фланцевых отверстий | 20 шт. | Необходимо для крепления нажимных колец, которые обеспечивают прижим уплотнительного элемента к трубе. Равномерное распределение отверстий гарантирует равномерное усилие. | Расположены по периметру нажимных колец. |
| Максимальная температура рабочей среды | 50°С | Ограничивает область применения сальника. Важно учитывать при проектировании систем с повышенными температурными режимами. | Определяется характеристиками уплотнительного материала. |
Применение
Данный тип сальника используется для создания надежных и герметичных стыков в крупногабаритных трубопроводах, где требуется компенсация незначительных подвижек и обеспечение герметичности при прямом присоединении труб. Он находит применение в следующих областях:
- В системах наружного и внутреннего водоснабжения для соединения участков магистральных и распределительных трубопроводов.
- При монтаже канализационных коллекторов большого диаметра, где требуется высокая степень герметичности для предотвращения утечек.
- В промышленных трубопроводах для транспортировки жидкостей различного назначения, где допускается температура рабочей среды до 50°С.
- В качестве элемента для ремонта существующих трубопроводов, позволяющего быстро и герметично соединить поврежденные или новые сегменты.
- При устройстве переходов под автомобильными и железными дорогами, где сальник обеспечивает герметичность футляра.
Для расчета потребности в сальниках на объект, пожалуйста, направьте спецификацию инженеру отдела комплектации. При возникновении вопросов по совместимости с конкретными типами труб или условиями эксплуатации, доступна консультация технического специалиста. Обеспечиваем доставку по всем регионам Российской Федерации. Оставьте заявку на сайте для получения оперативного ответа.

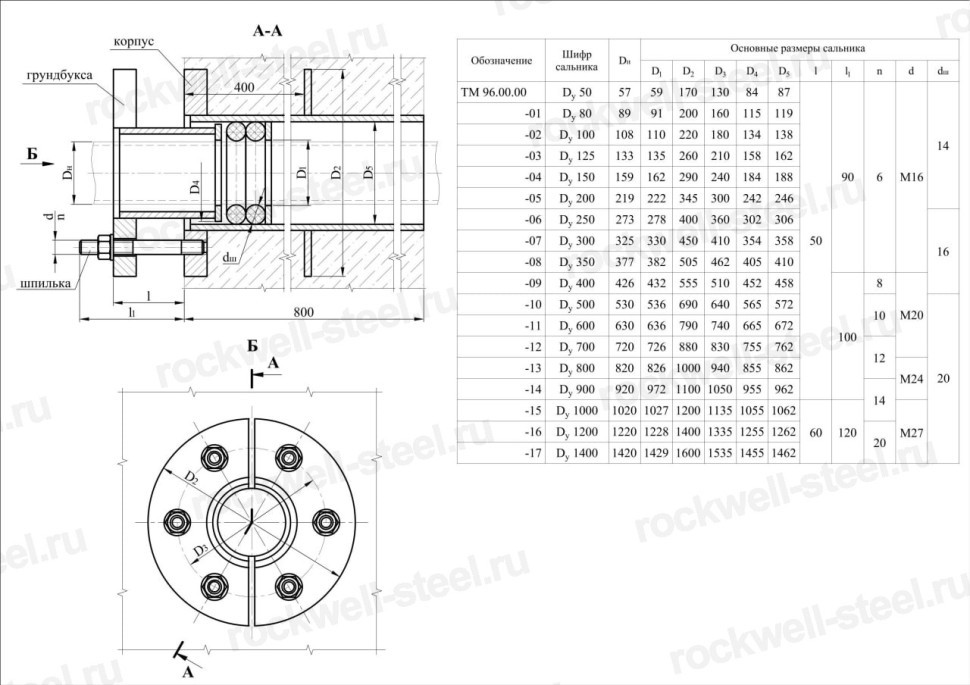

- Сальник нажимной ТМ 96.00.00.pdf (181.02 KBytes)
